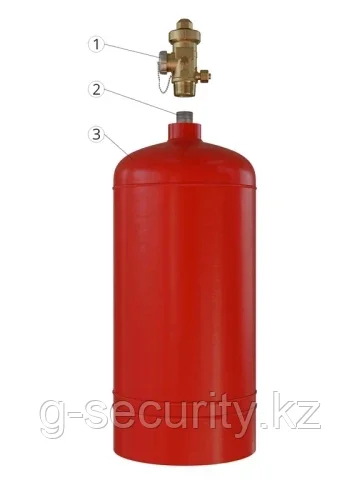

МГП «Fire Security» (57-60-32) 325 мм

Тип модуля

МГП «Fire Security»

(57-(40/50/60/70/80/90/100/120)-32/50)

Рабочее давление, МПа (кгс/см2)

5,6 (57)

Пробное давление, МПа (кгс/см2)

8,4 (86)

Давление газа-вытеснителя, МПа (кгс/см2)

4,2 (42)

Время выхода 95% ГОТВ по массе, с, не более

10

Остаток ГОТВ, не более % от массы ГОТВ

5

Рабочая температура, °С

от минус 20 °С до +50 °С

Срок эксплуатации до следующего освидетельствования, лет

15

Ресурс срабатываний, не менее, раз

10

Срок службы модуля, лет, не менее

30

Типы применяемых устройств запуска

Эл. магнитное ПУ, Пневматическое ПУ.

Напряжение питания соленоида, В

24±2

Ток, потребляемый соленоидом, А, не более

1,5±0,2

Длительность импульса, с, не более

2

Давление срабатывания пневматического ПУ, не менее, МПа (кгс/см2)

0,8 (8)

Максимальный коэффициент заполнения, кг/л

1,1 (Хладон-227еа); 0,9 (Хладон-125ХП);

1,2 (FK-5-1-12)

Ток проверки цепей ПУ, А, не более

0,05

Тип модуля

МГП "Fire Security" (57-×××-32)

Вместимость

40

50

60

70

80

90

100

120

Тип ЗПУ

QRF32/5.6

Диаметр условного прохода ЗПУ

32

Эквивалентная длина, м, не более

2,3

Присоединительная резьба выходного штуцера ЗПУ

М48×2

Внешний диаметр Баллона модуля, D, мм

325

Давление срабатывания мембранного предохранительного устройства, МПа

7,2±0,36

Тип баллона

KL8.40.57.02

KL8.50.57.02

KL8.60.57.02

KL8.70.57.02

KL8.80.57.02

KL8.90.57.02

KL8.100.57.02

KL8.120.57.02

Резьба в горловине баллона, мм

М56×2

Высота модуля с ЗПУ, L, мм*

834

±10

964

±10

1094

±10

1224

±10

1354

±10

1494

±10

1614

±10

1874

±10

Высота до центра выпускного отверстия ЗПУ, L1, мм

750

±10

880

±10

1010

±10

1140

±10

1270

±10

1410

±10

1530

±10

1790

±10

Масса пустого модуля, кг**

55,1

±2

61,6

±2

68,2

±2

74,7

±2

81,2

±2

87,7

±2

94,2

±2

107,3

±2
